預力混凝土版樁PRESTRESSED SPUN CONCRETE SHEET PILE

空心預力混凝土版樁

適用於沿岸構造物、水工結構物、建築結構物,版樁受壓力側,因混凝土強度高、可節省壓力使用,達到高經濟效應,施工期間,低噪音、低震動。

下載型錄PDF

PRODUCTS產品介紹

 適用範圍

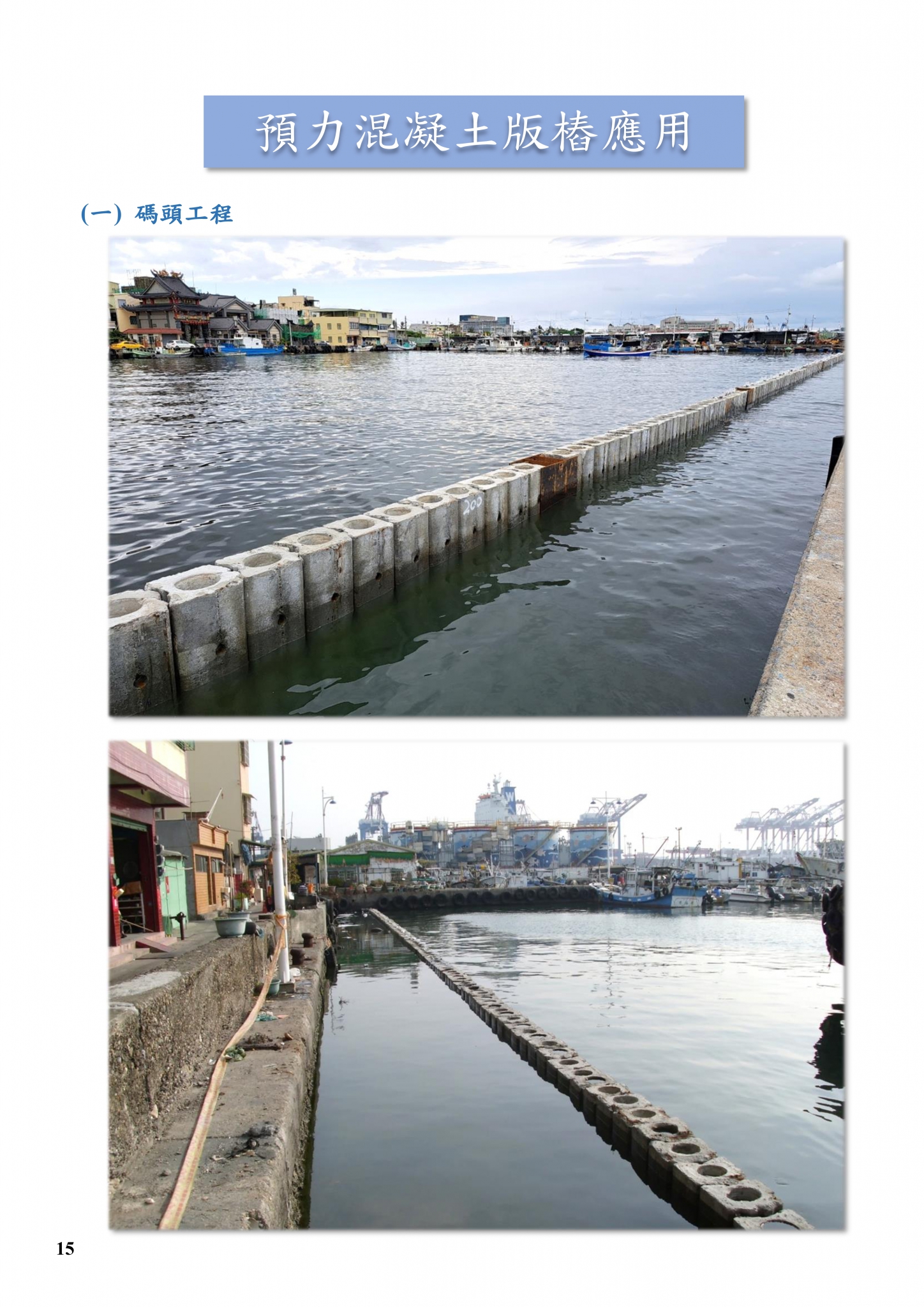

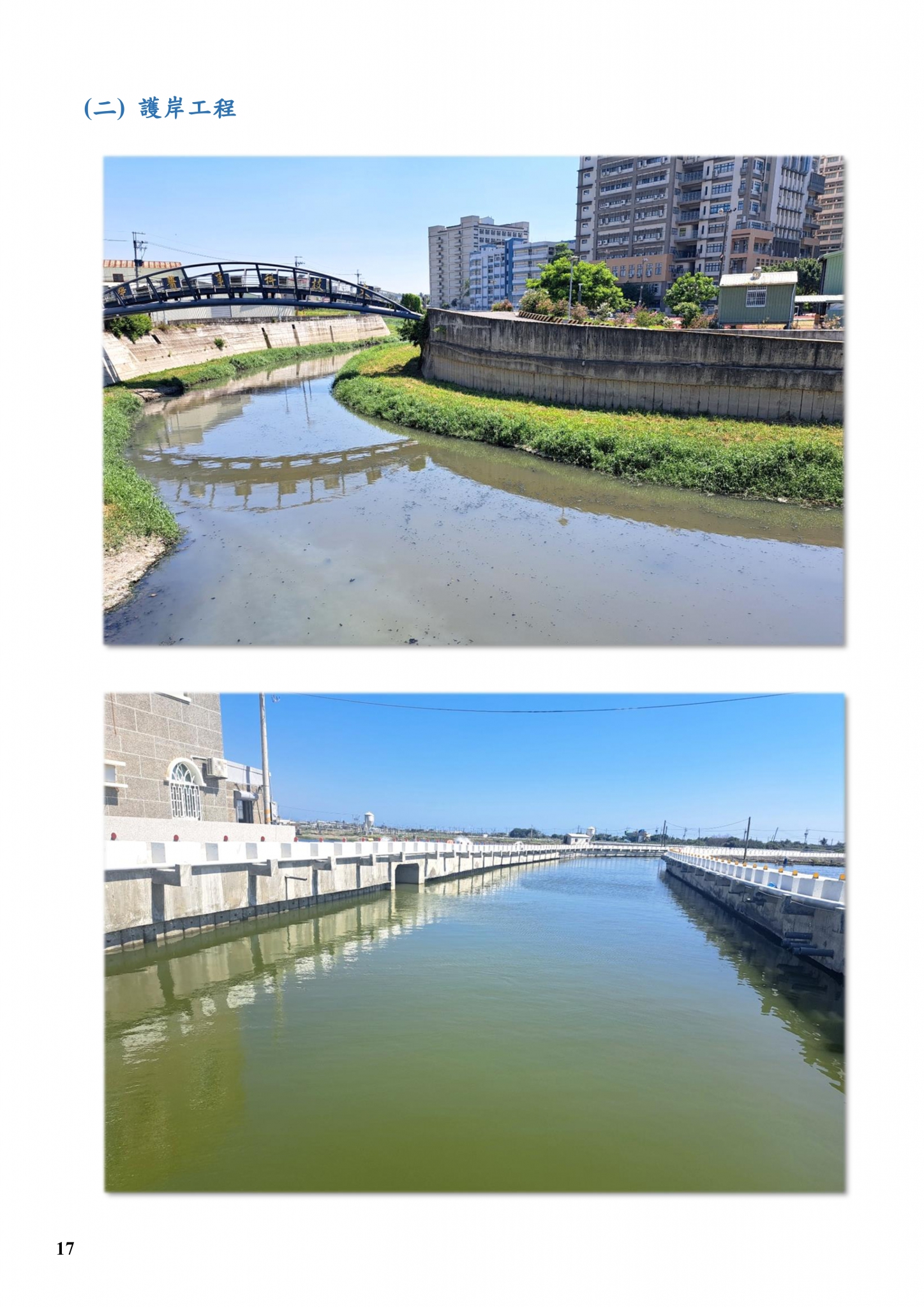

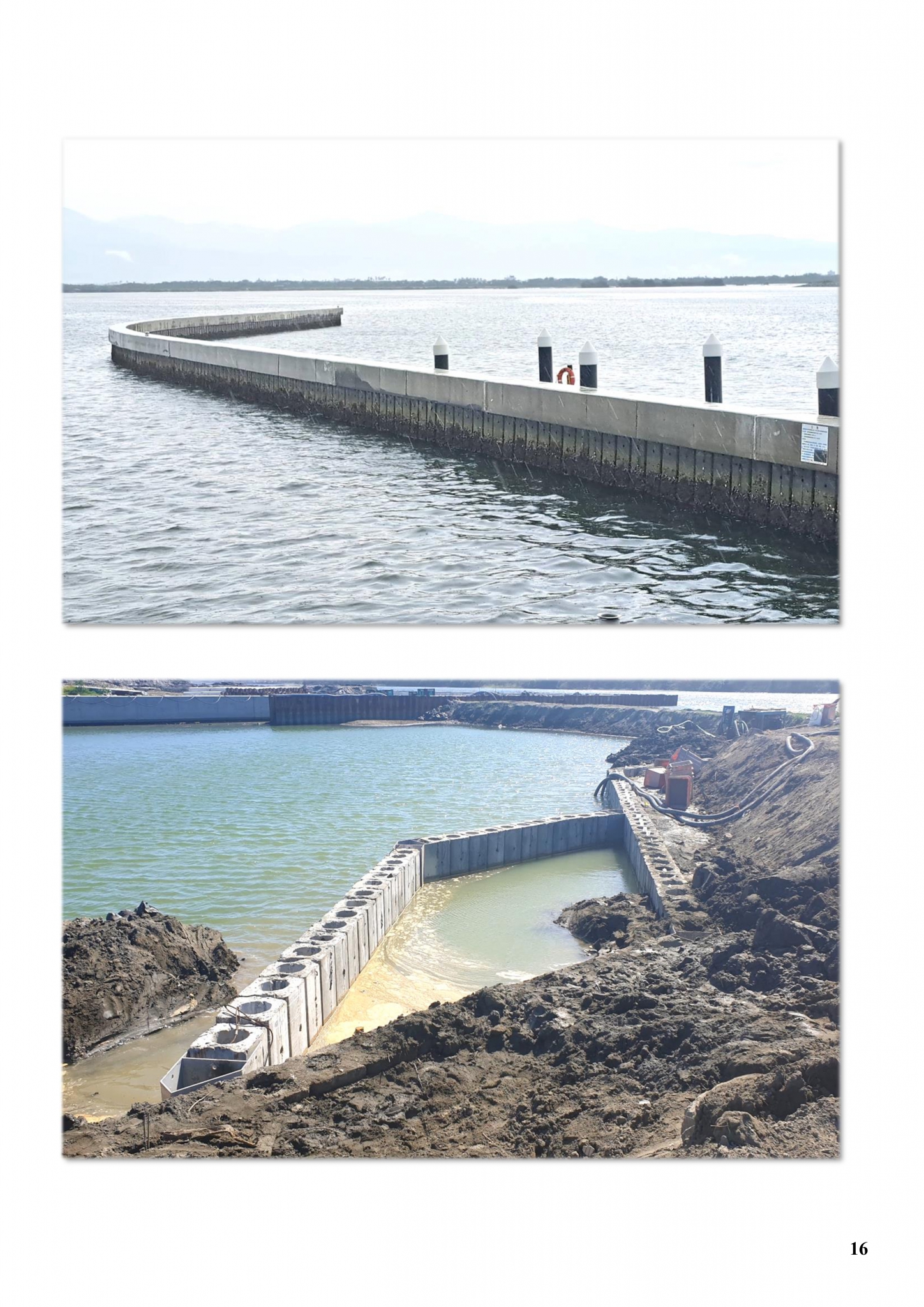

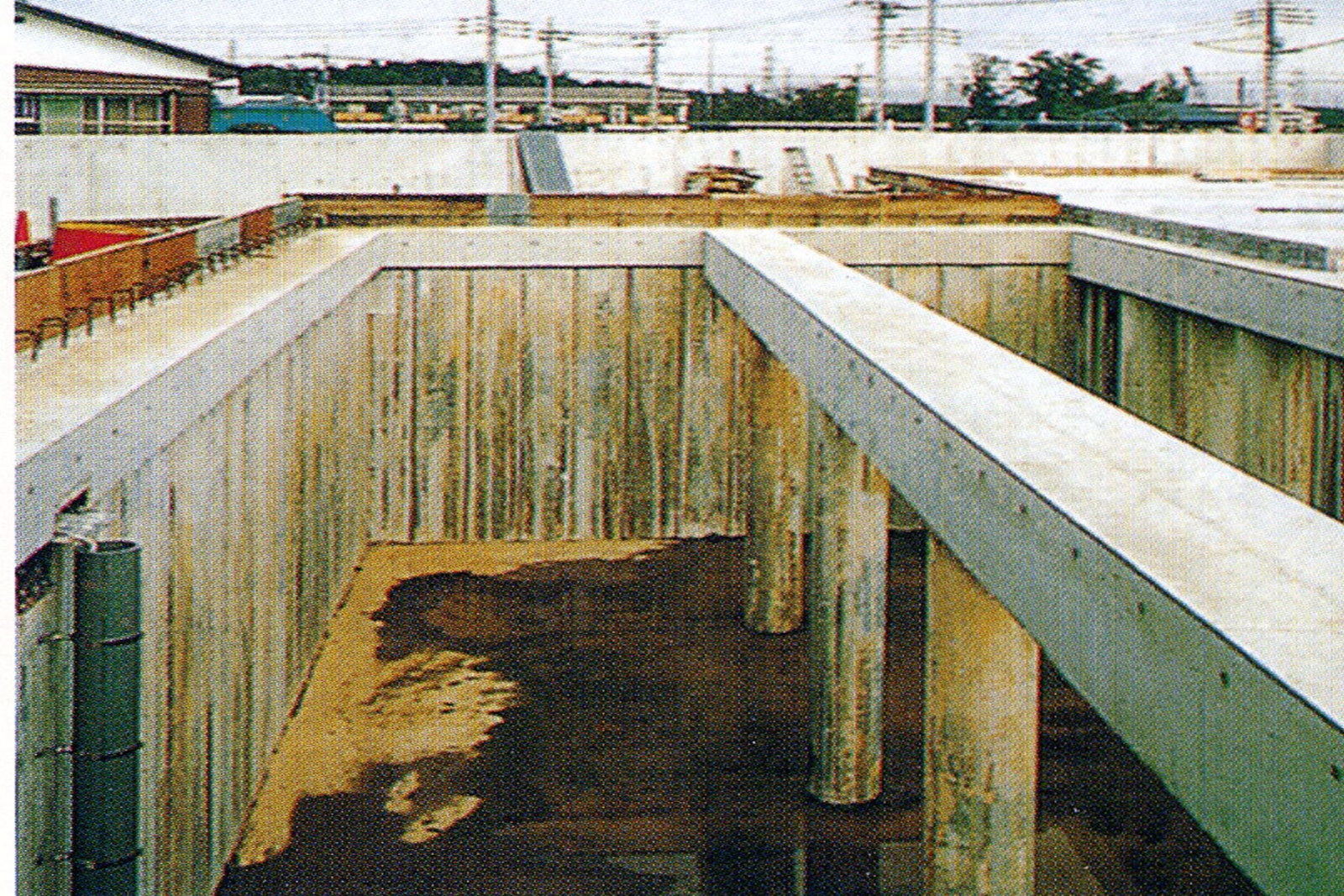

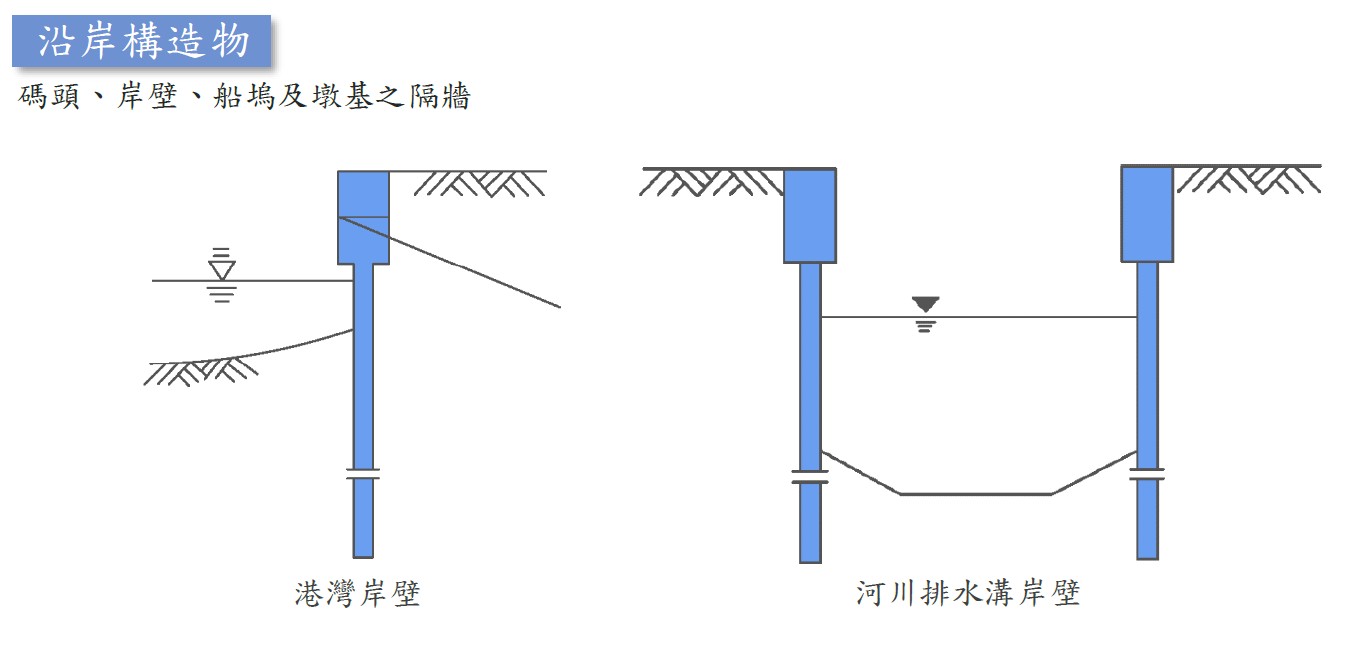

沿岸構造物
包括碼頭、岸壁、船塢及墩基之隔牆


港灣岸壁

河川排水溝岸壁

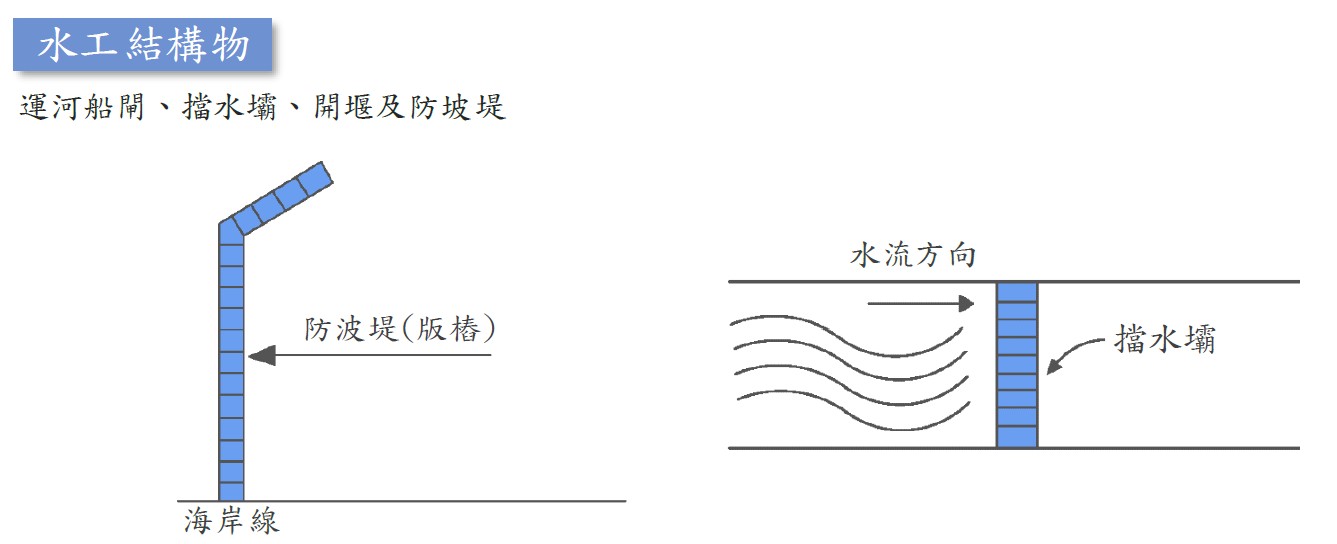

 水工結構物
包括運河船閘、擋水牆、開堰及防波堤

海岸線

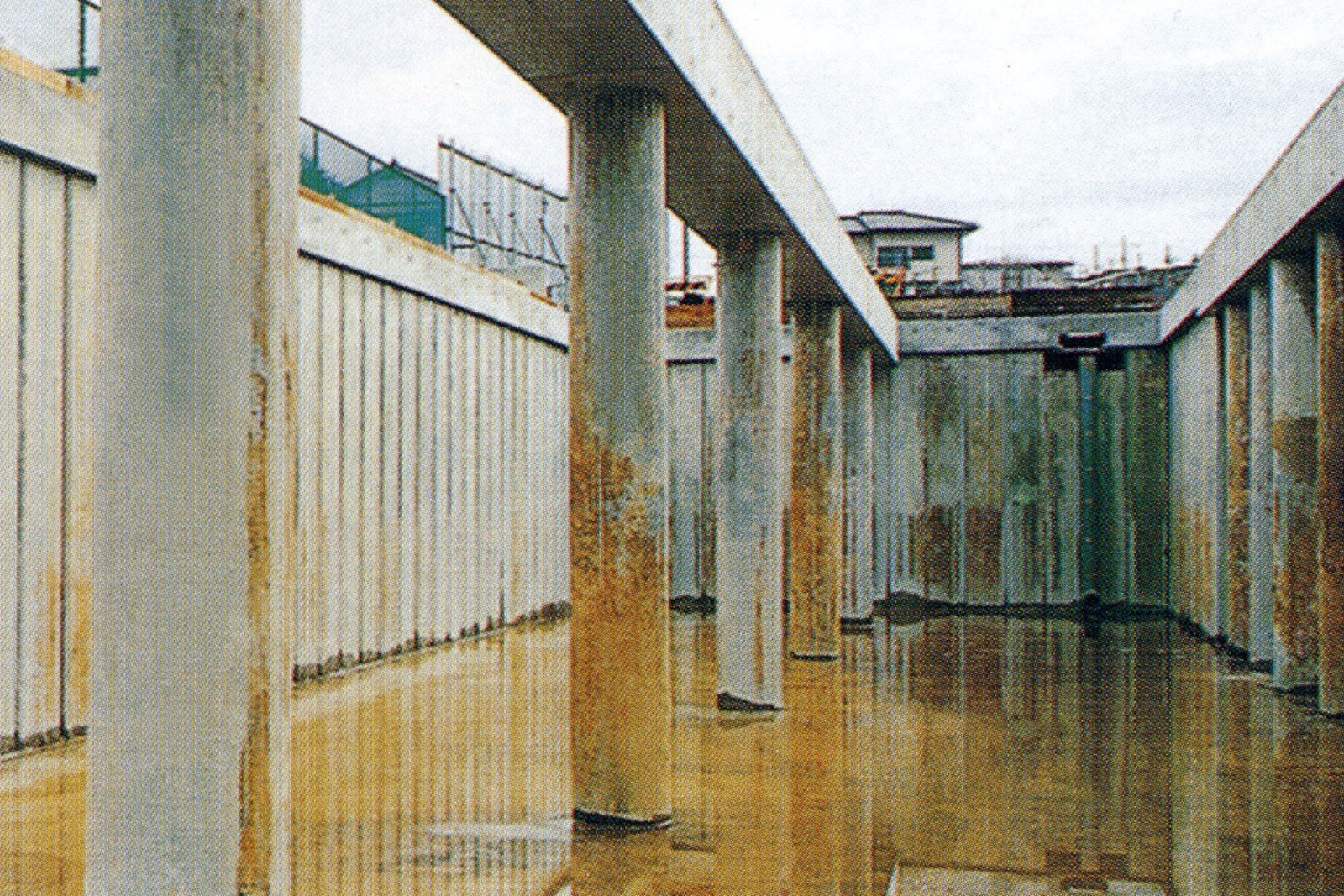

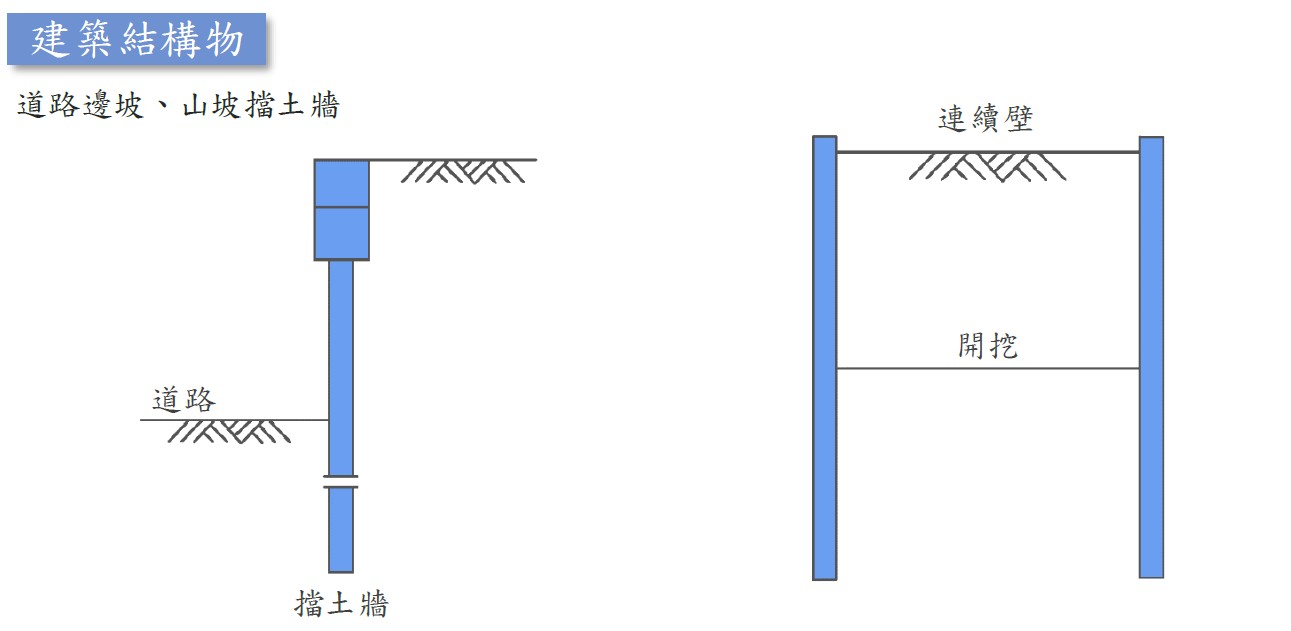

建築結構物

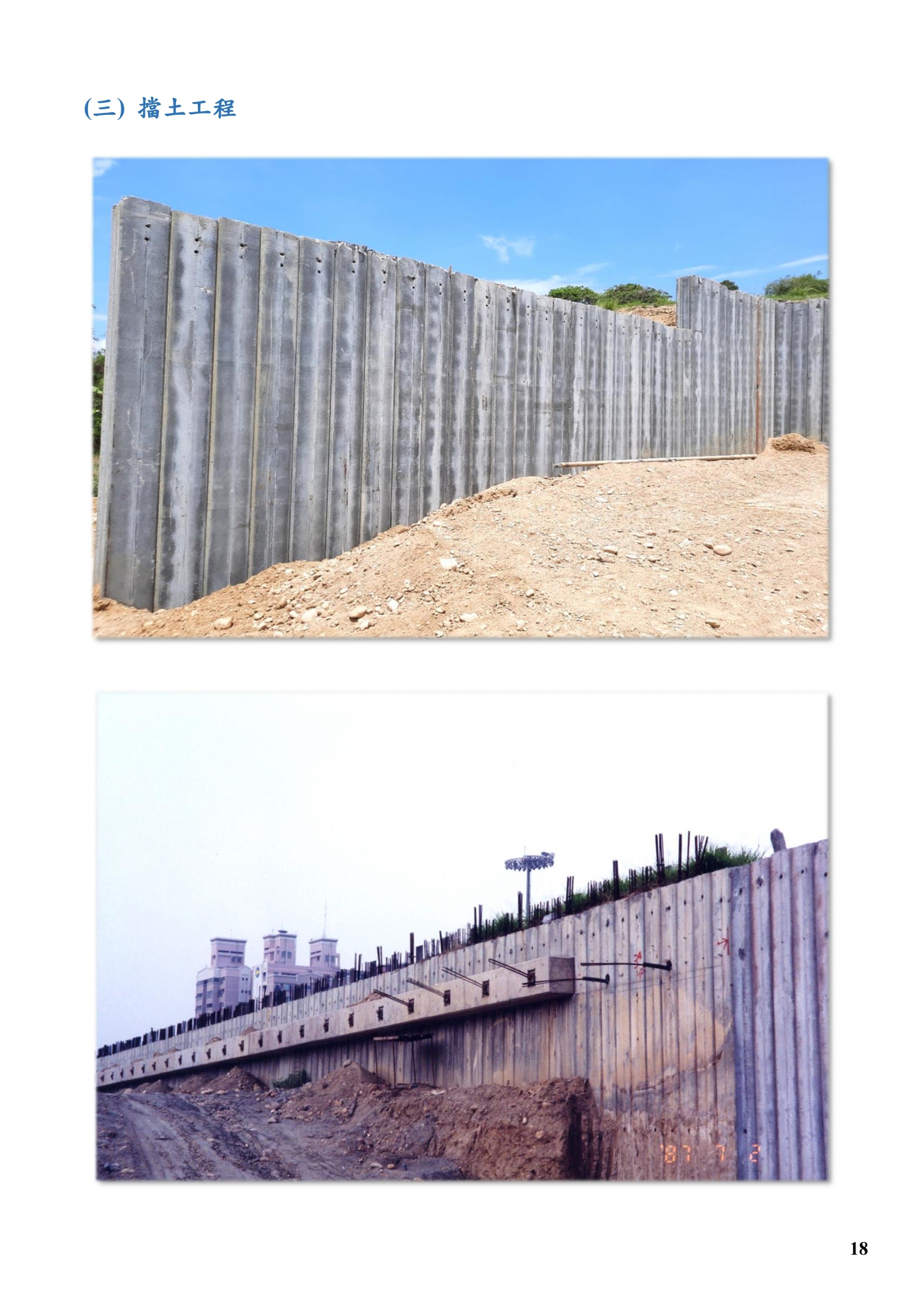

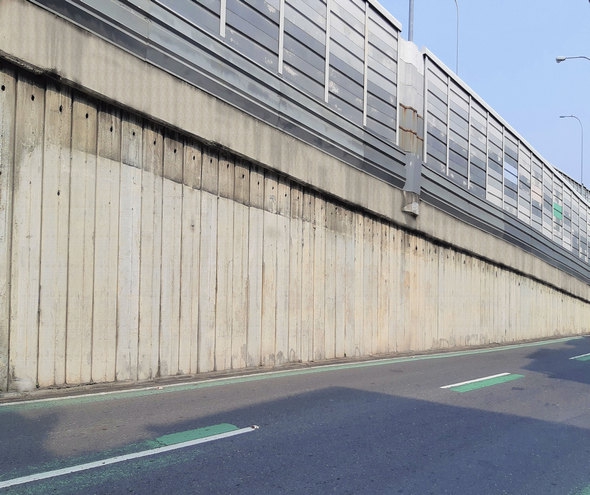

擋土牆

版樁特性

品質優良、強度高:
  • 使用壓縮強度800 kg/cm2之混凝土經高溫高壓、AUTOCLAVE養生,能縮短養生期間,迅貨速交貨.
  • 版樁受壓力側,因混凝土強度高、可節省壓力使用,達到高經濟效應.
  • 工廠預鑄、品質可靠、檢驗正確.
  • 湍流地段,加長版樁長度可防止地基淘空,並為永久性結構,不需經常養護.
  • 施工期間,低噪音低震動.
抗彎曲大:使用先拉法在高強度混凝土內導入預力,使壁體抗彎曲能力增大.
經  濟:
  • 施工易,縮短工期.
  • 擋工、防水一次完成.
  • 節省使用材料.
  • 離心式混凝土水蜜性良好,可耐沖刷.
  • 經AUTOCLAVE養生,混凝土結晶變化後,可防酸且耐腐蝕,延長結構物壽命.
  • 用水沖工法,施工費便宜、快速,用植入工法,適用於都市內、乾淨美觀.
  • 懸臂式版樁設計可盡地使用,增加土地利用.

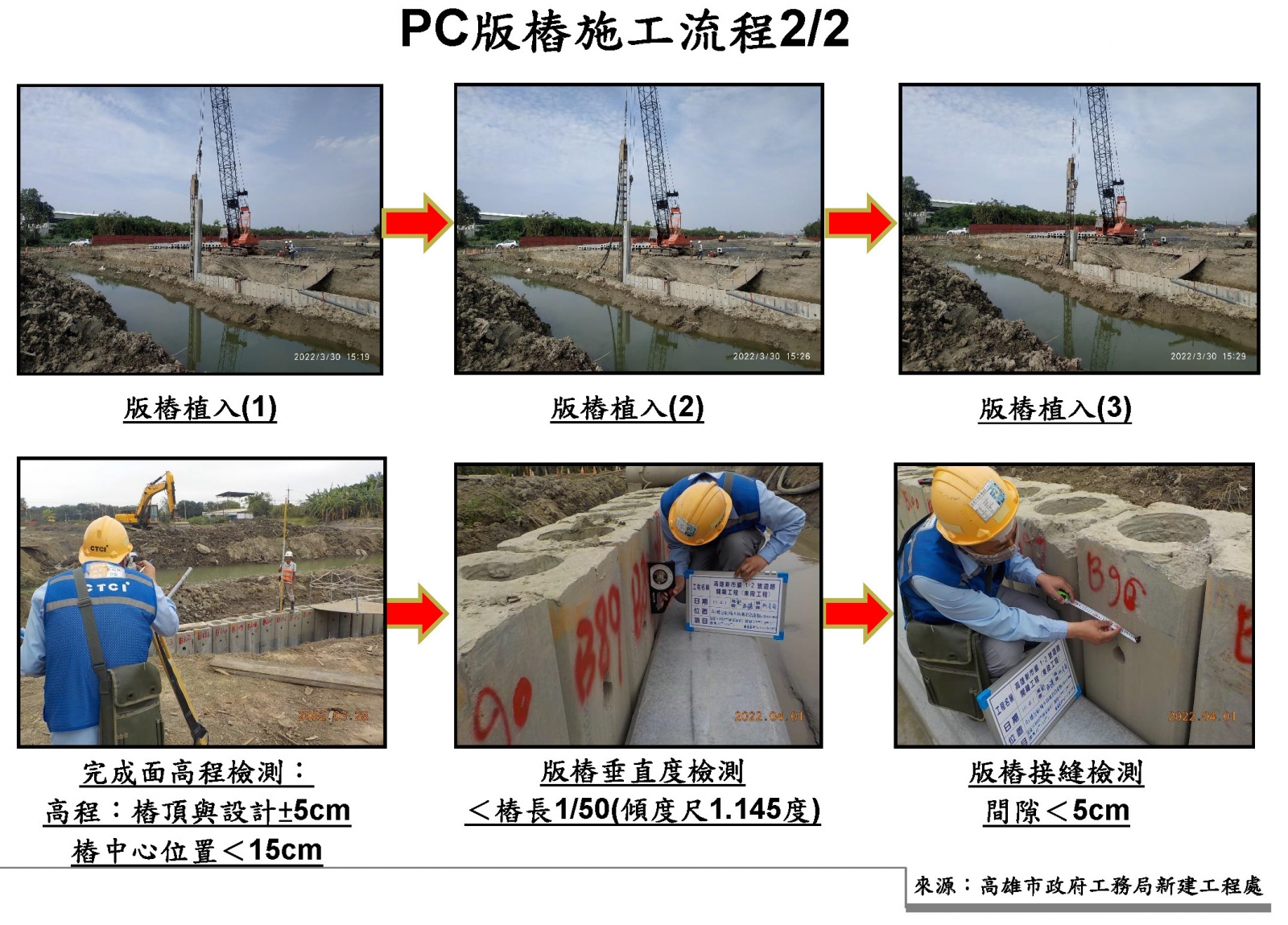

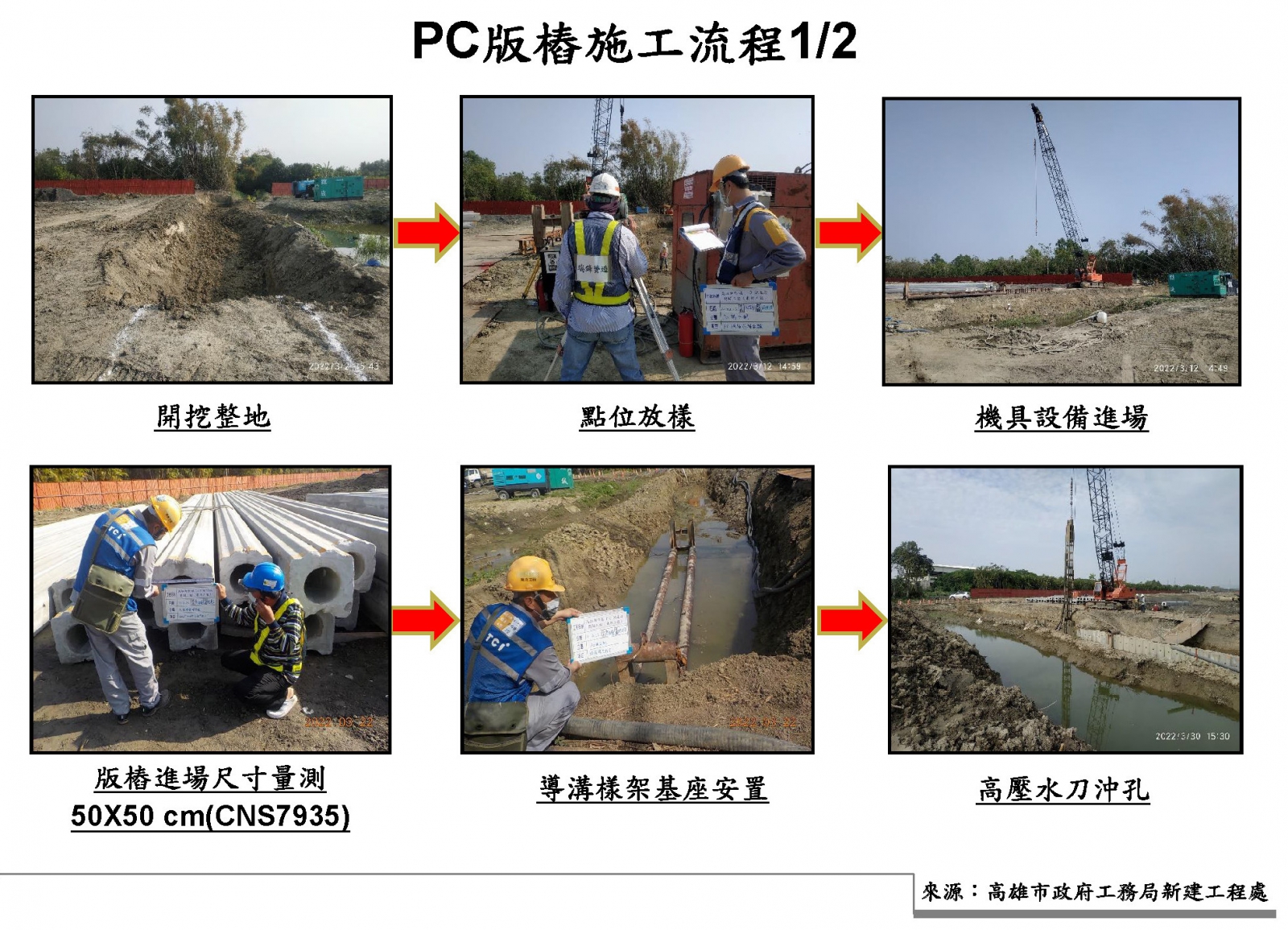

中山高速公路拓寬高雄都會區版樁植入工法

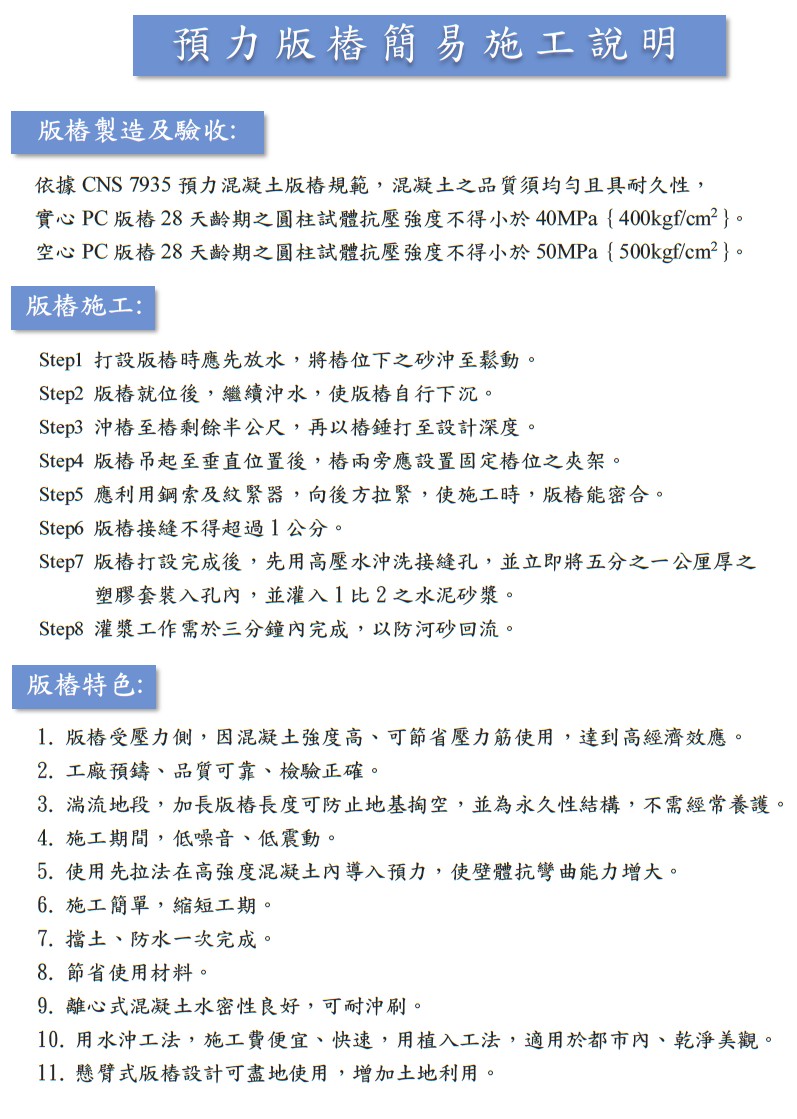

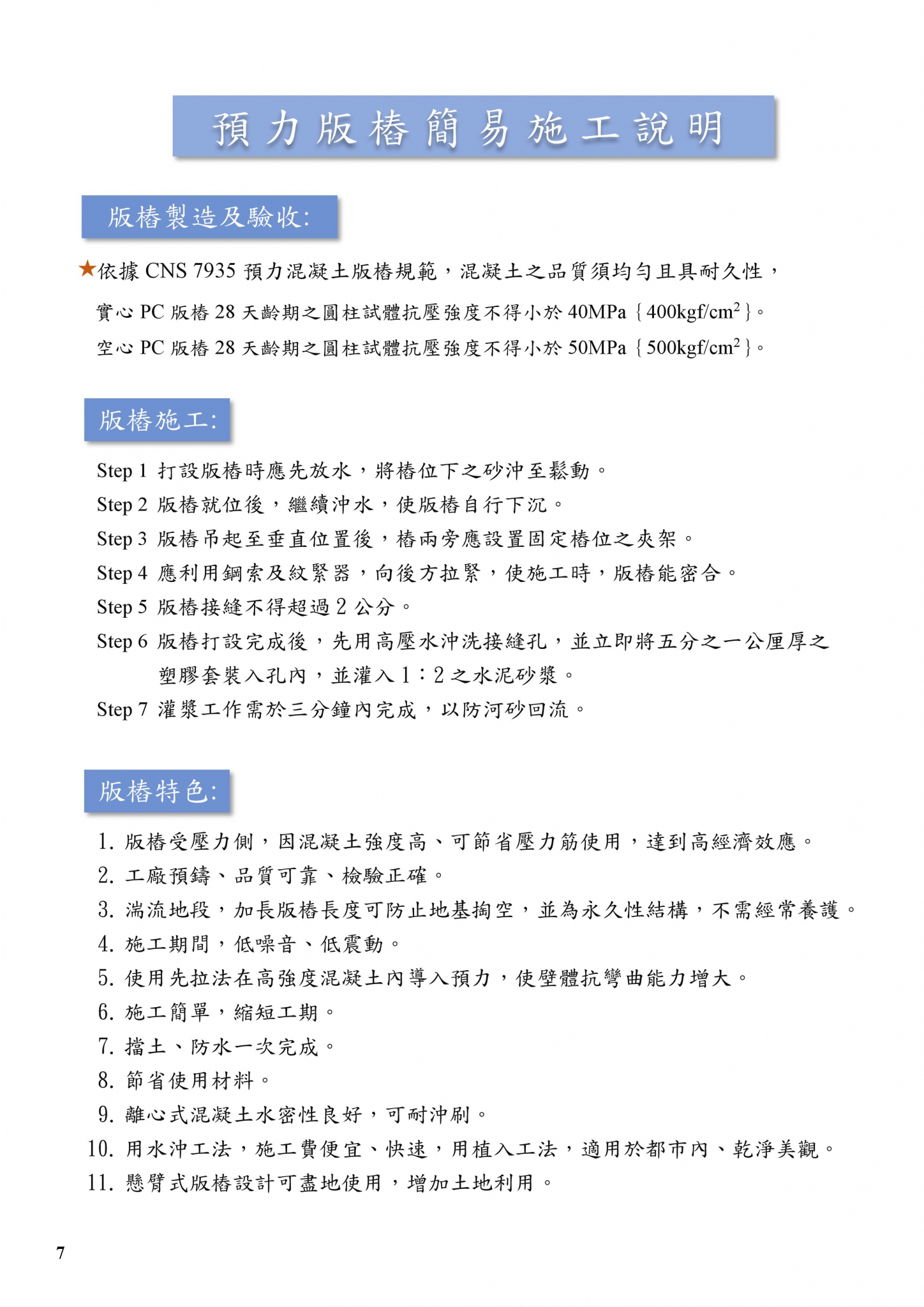

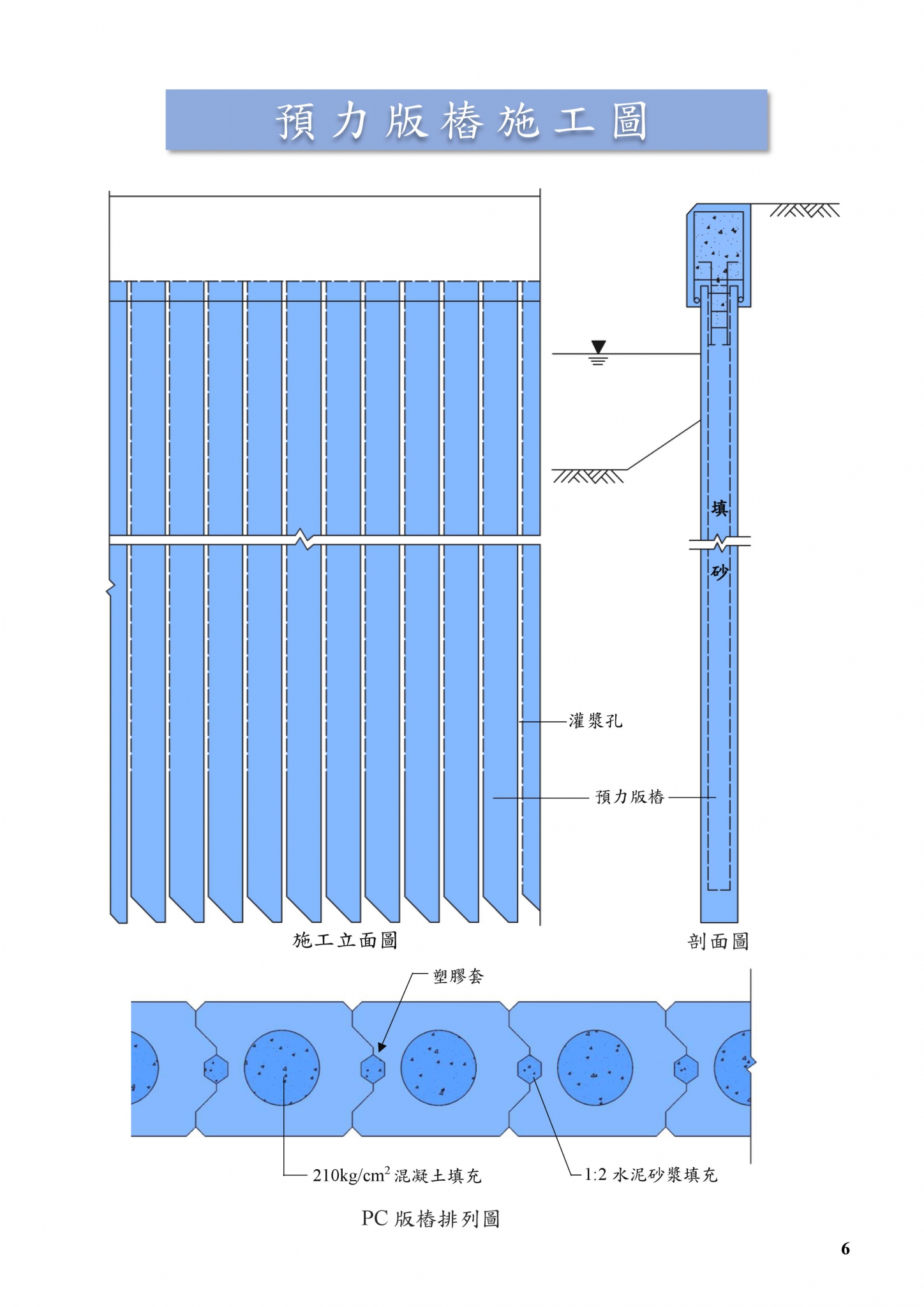

預力版樁簡易施工說明

版樁製造及驗收:參照CNS 7935預力混凝版樁規範,混凝土強度fc'≧800kg/cm2需經AUTOCLAVE養生.

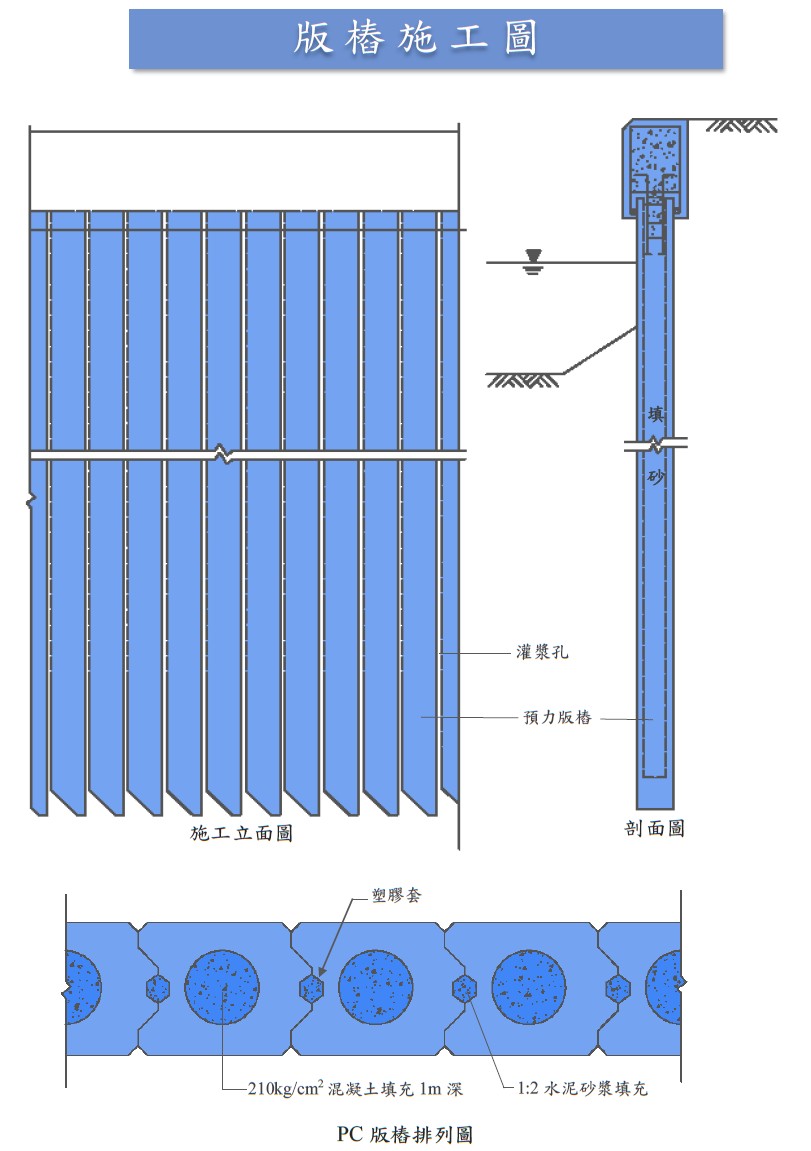

版 樁 施 工:
  • 打設版樁時應先放水,將樁位下之砂沖至鬆動.
  • 版樁就位後,繼續沖水,使版樁自行下沈.
  • 沖樁至樁剩餘半公尺,再以樁錘打至設計深度.
  • 版樁吊起至垂直位置後,樁兩旁應設置固定樁位之夾架.
  • 應利用鋼索及紋緊器,向後方拉緊,使施工時版樁能密合.
  • 版樁接縫不得超過1 公分.
  • 版樁打設完成後,先用高壓水沖洗接縫孔,並立即將五分之一公厘厚之塑膠套裝入孔內,並灌入 1 : 2之水泥砂漿.
  • 灌漿工作需於三分鐘內完成,以防河砂回流.

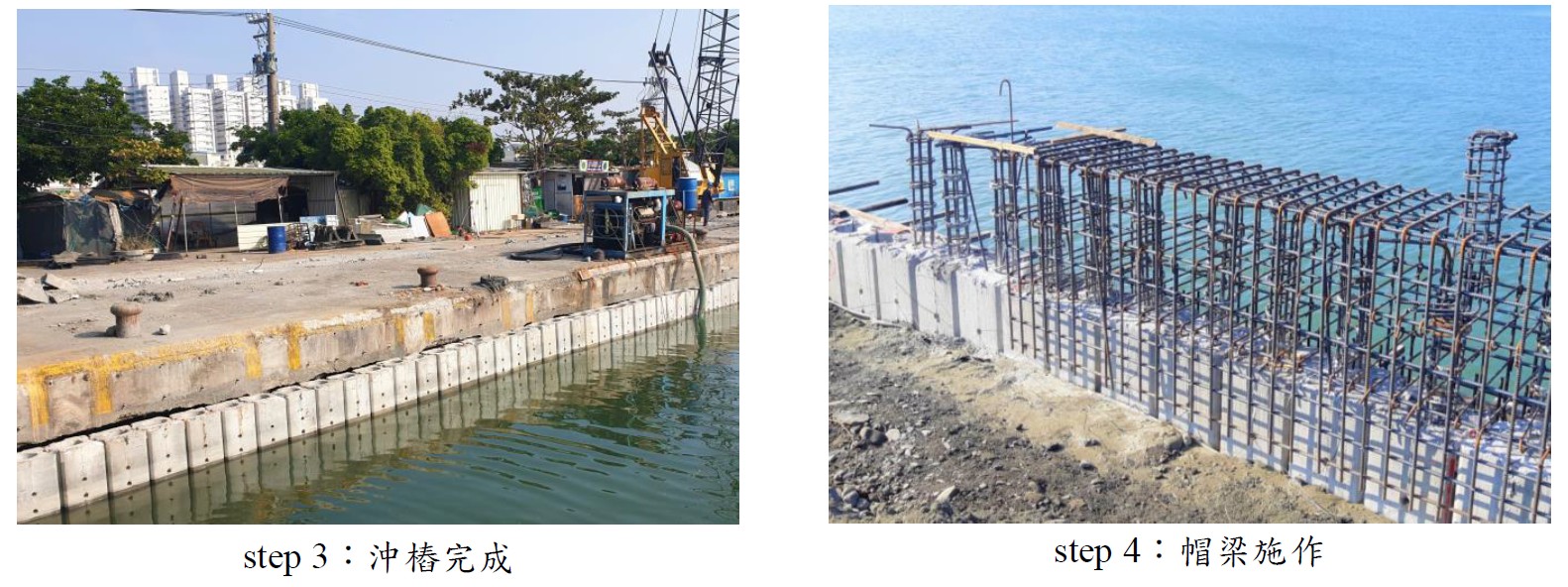

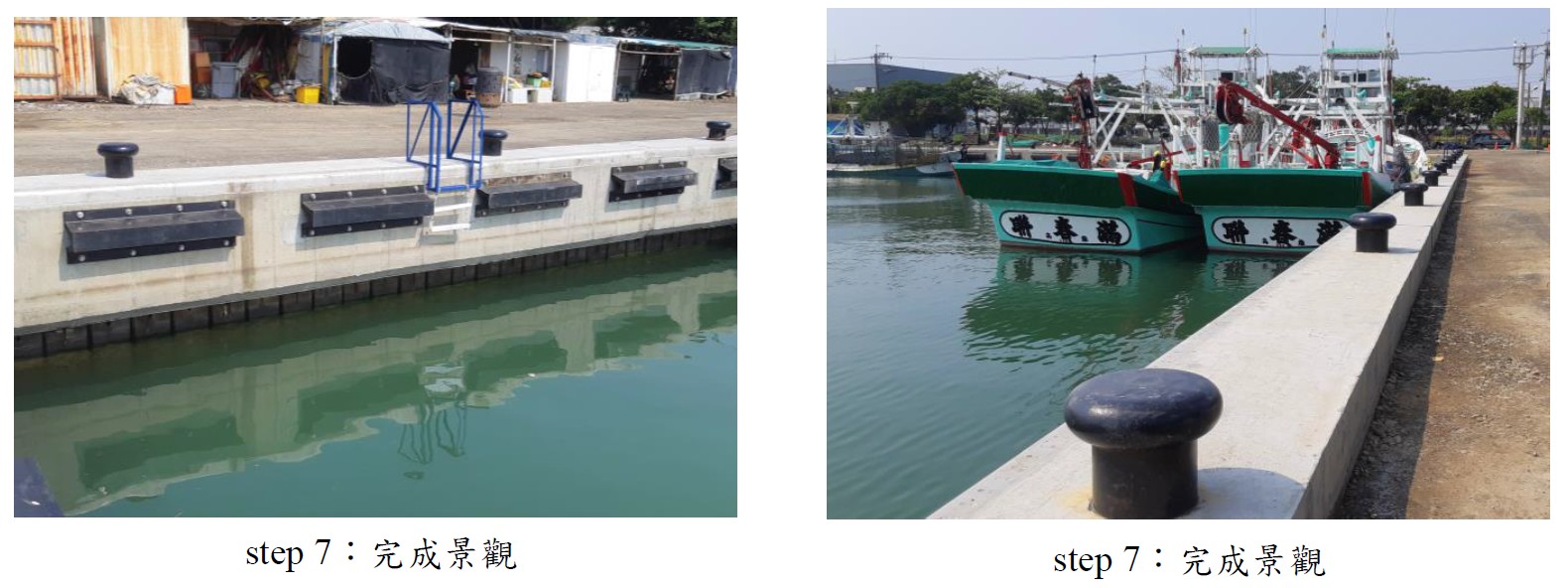

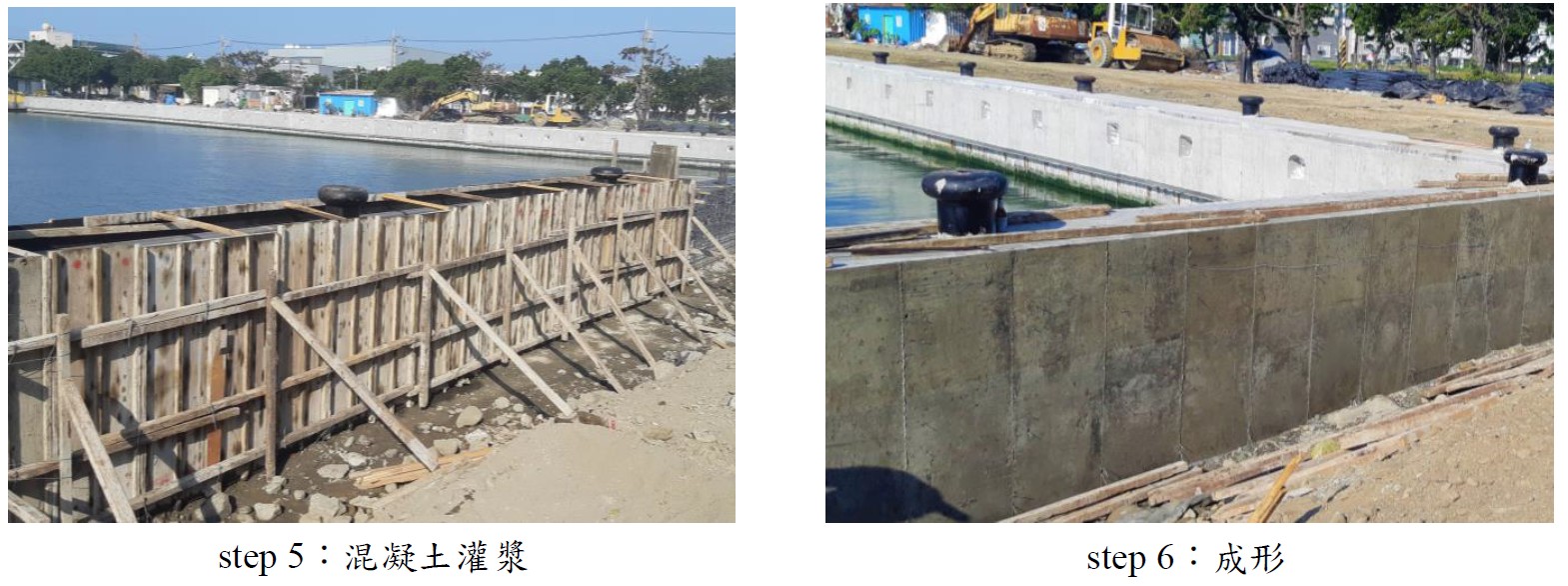

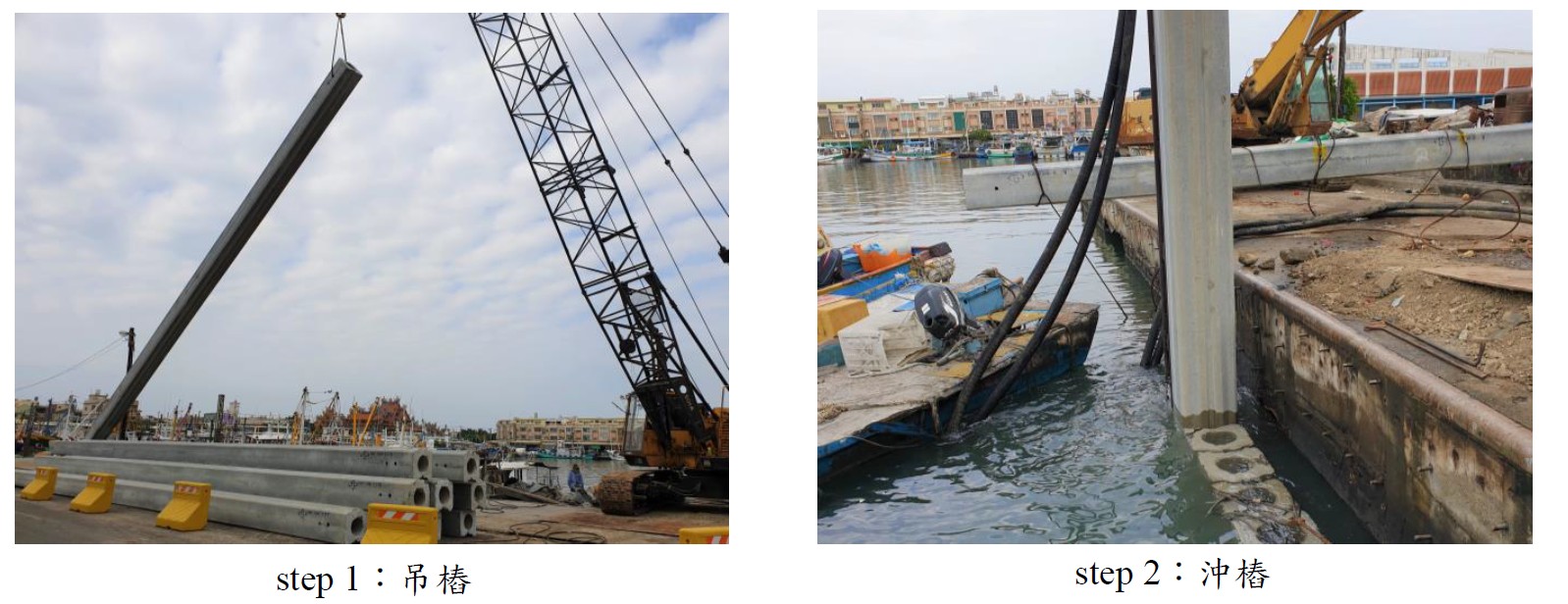

吊樁(Step 1)







沖樁 (Step 2)

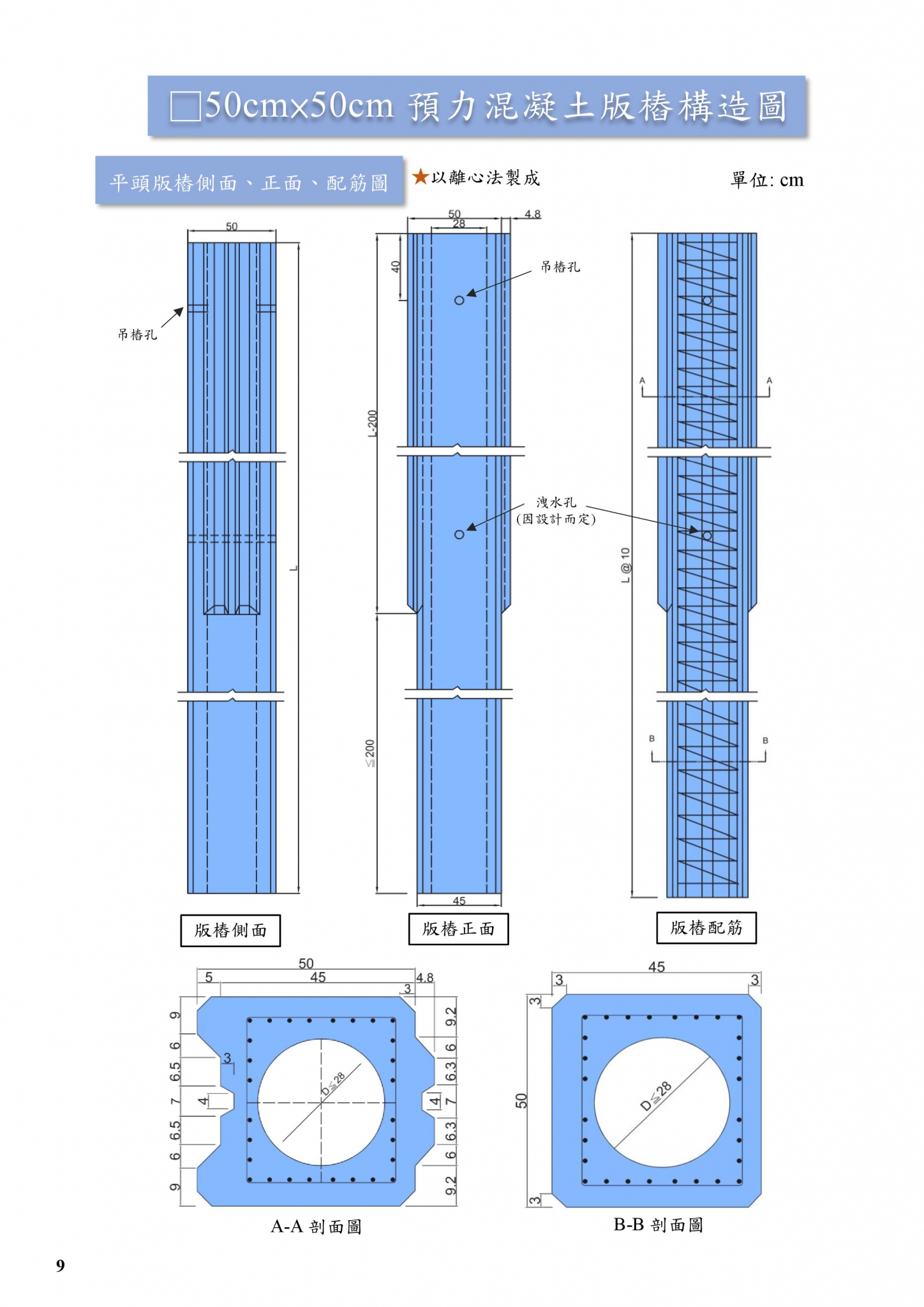

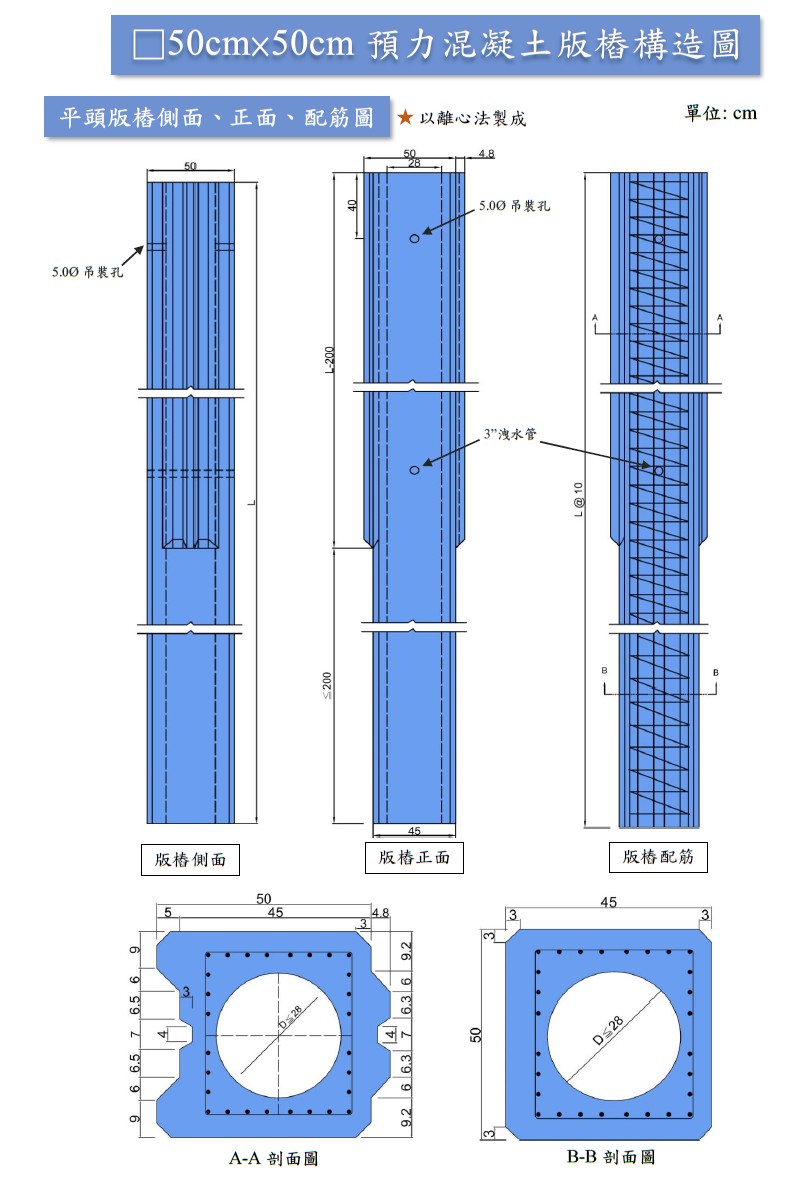

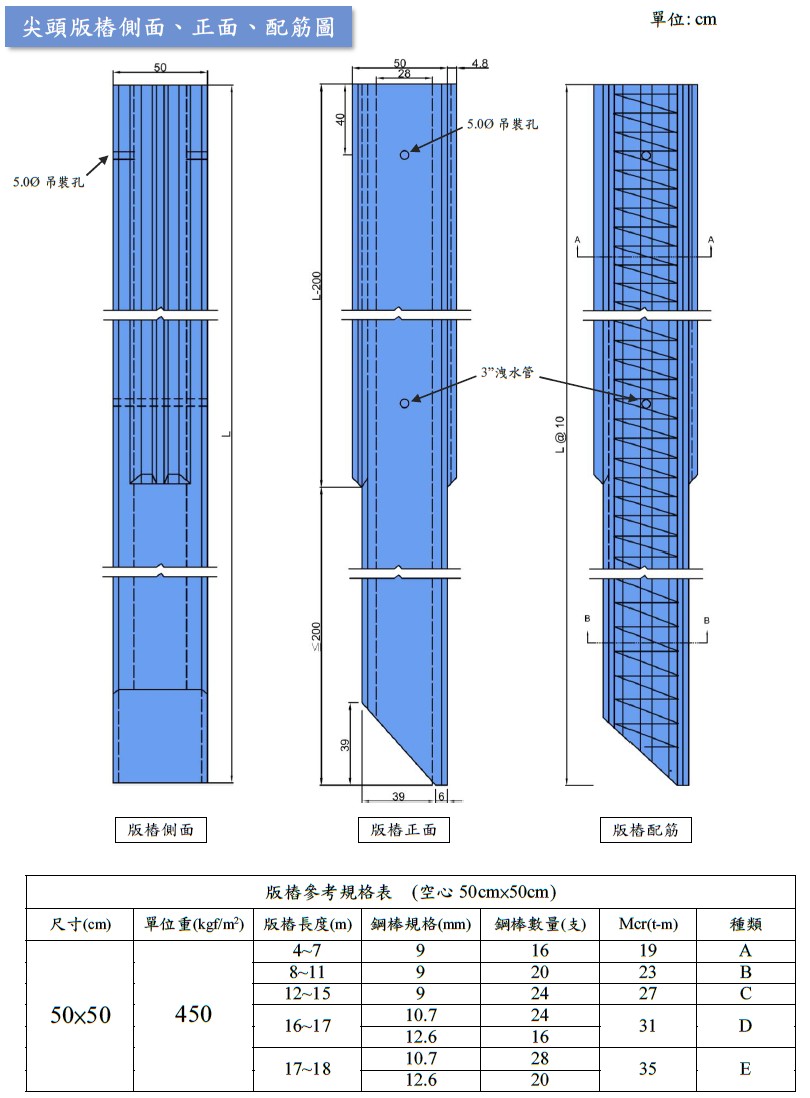

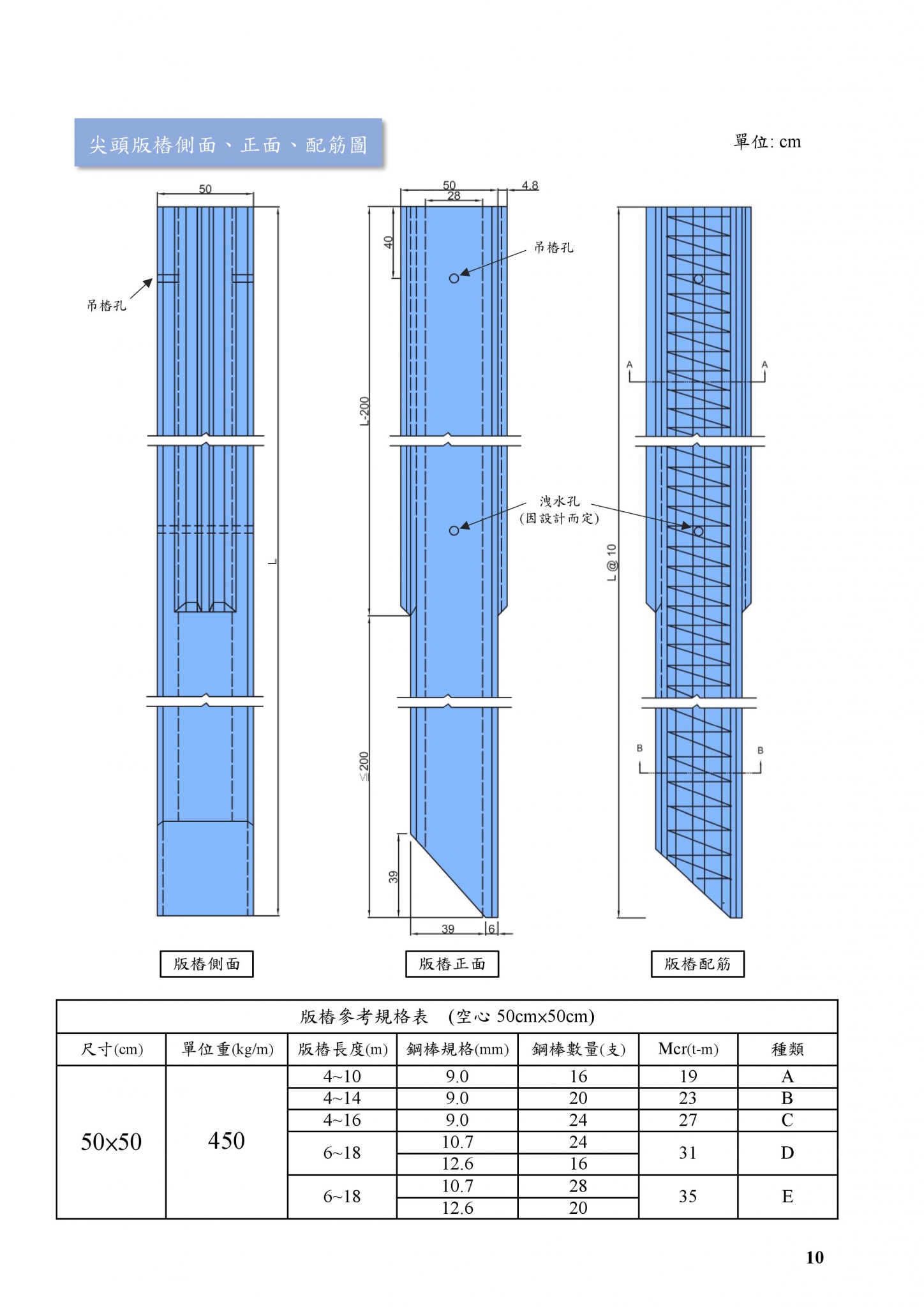

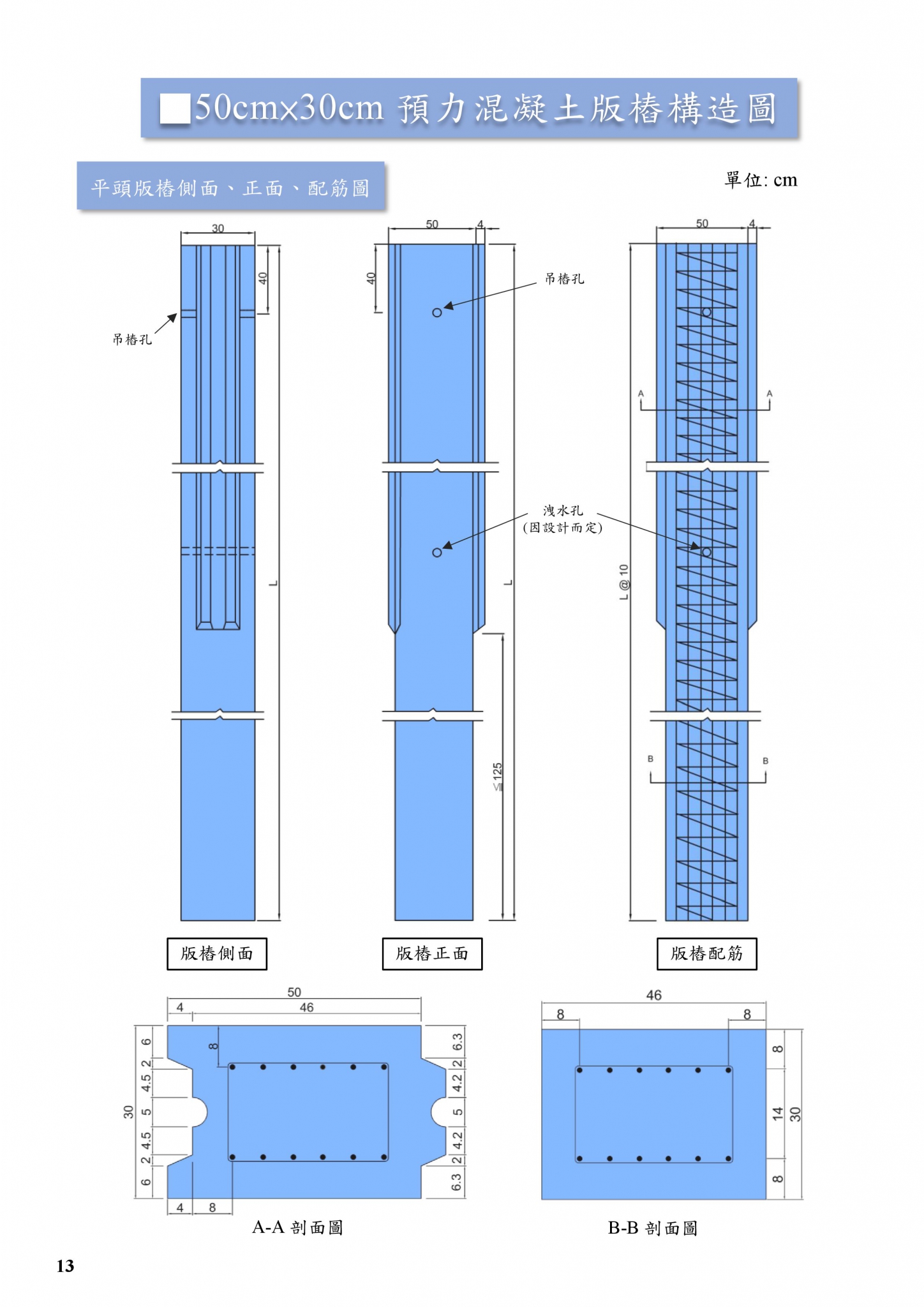

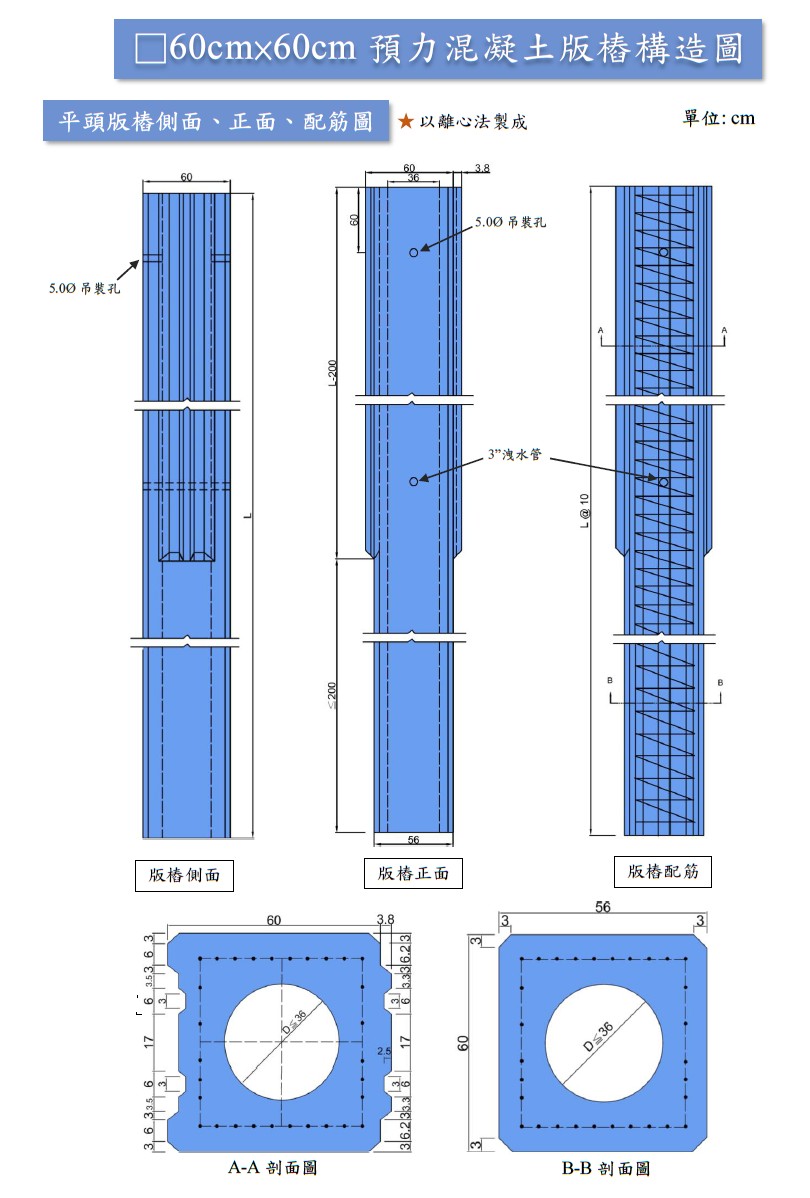

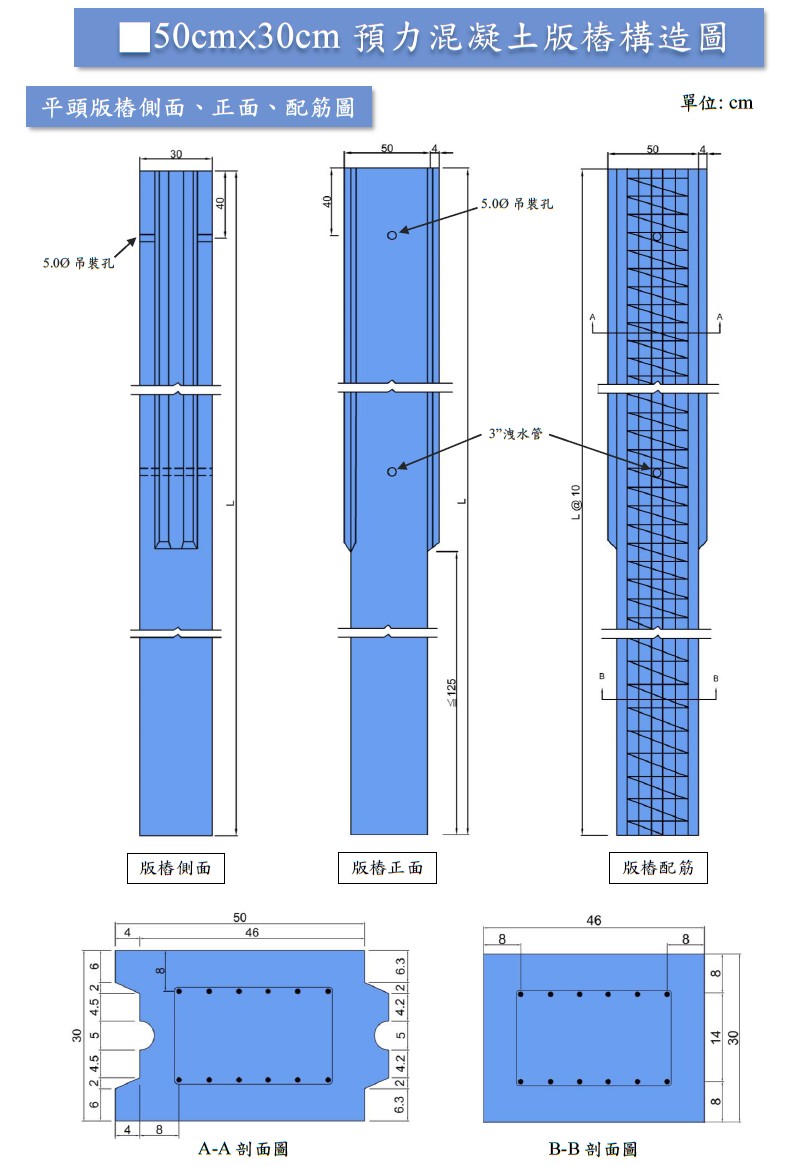

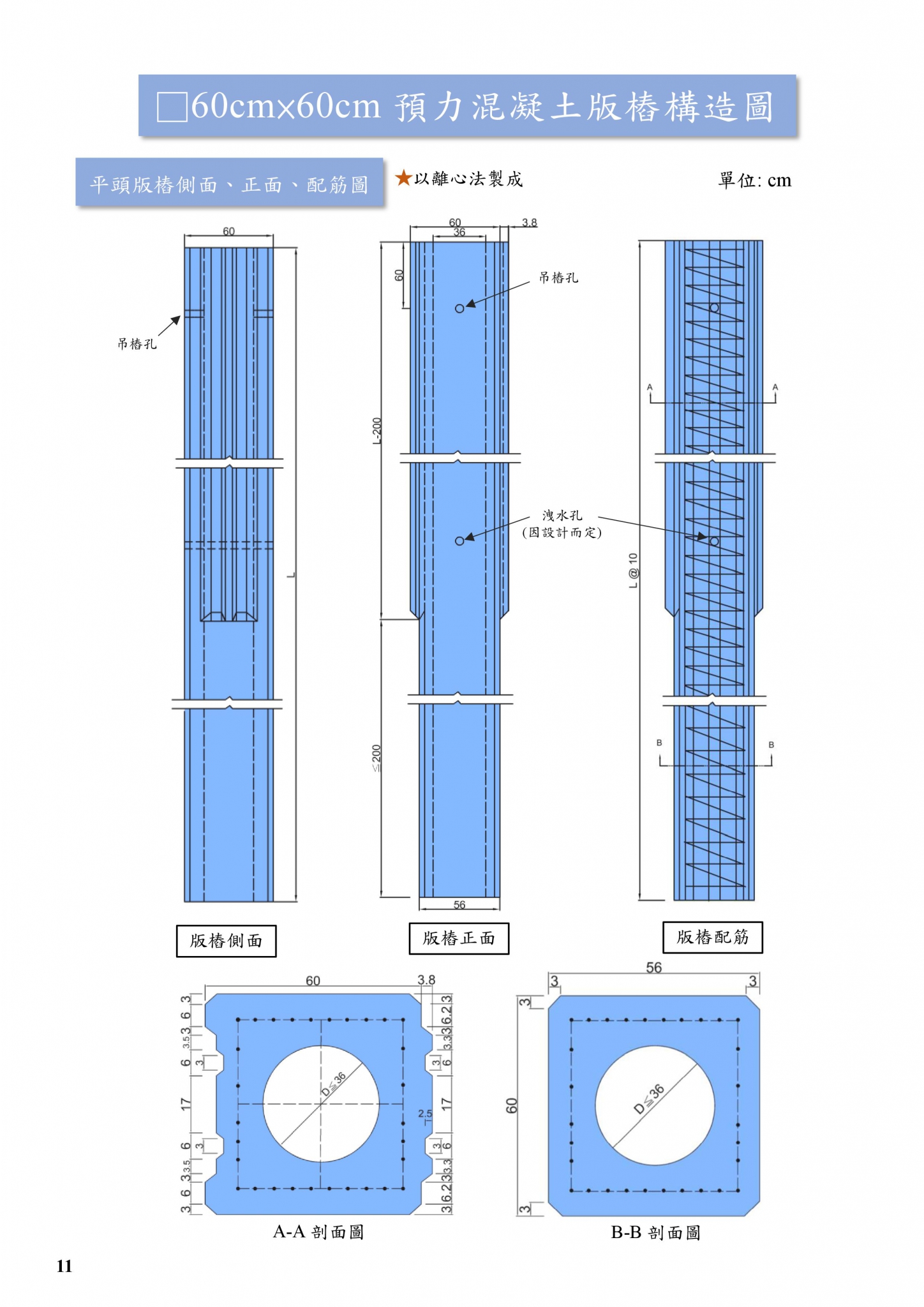

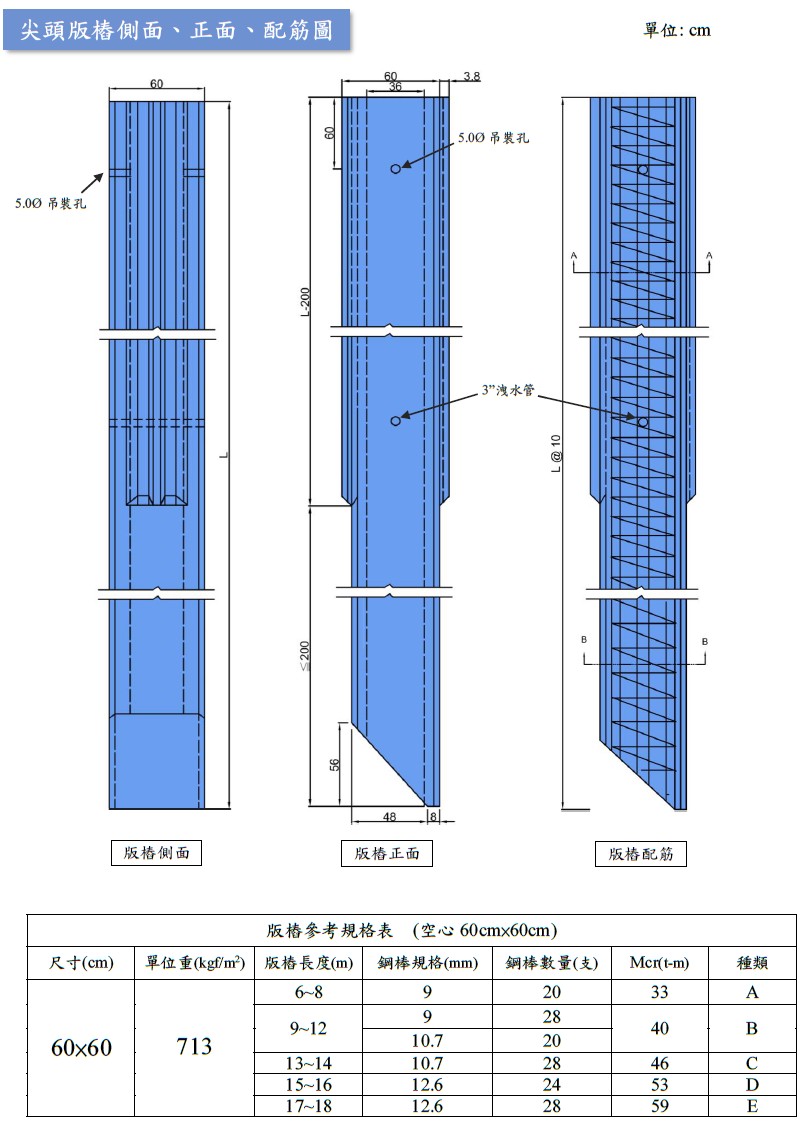

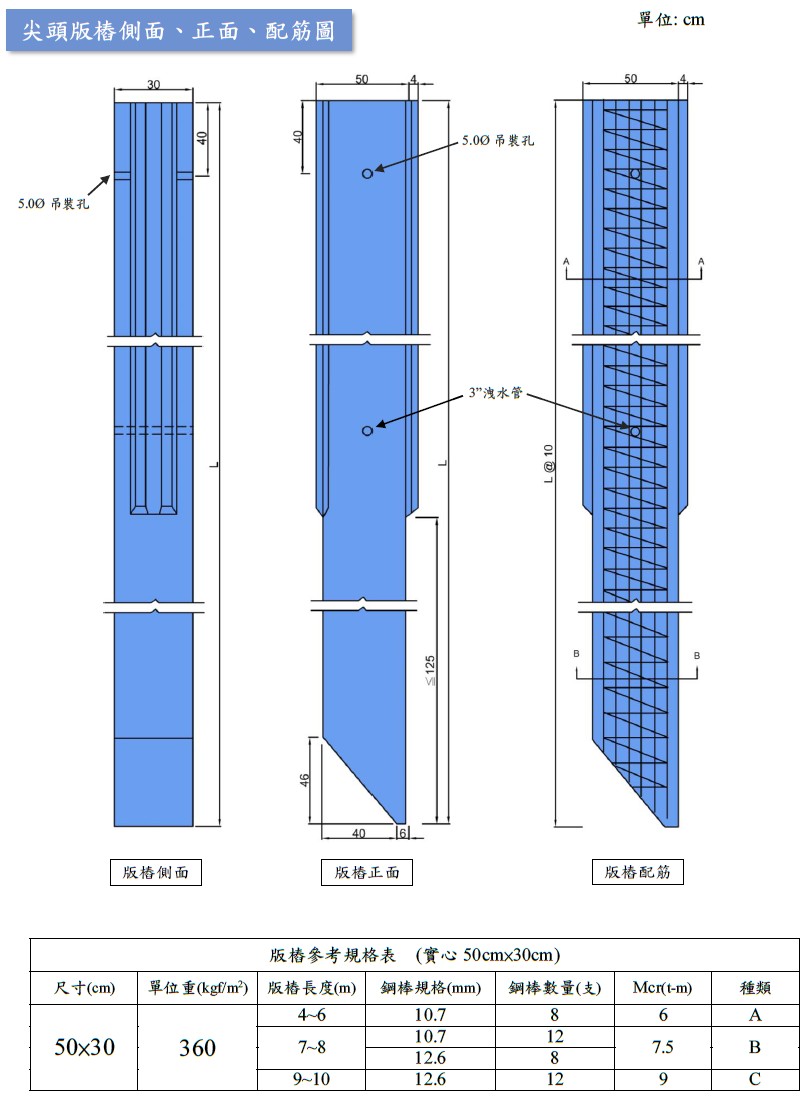

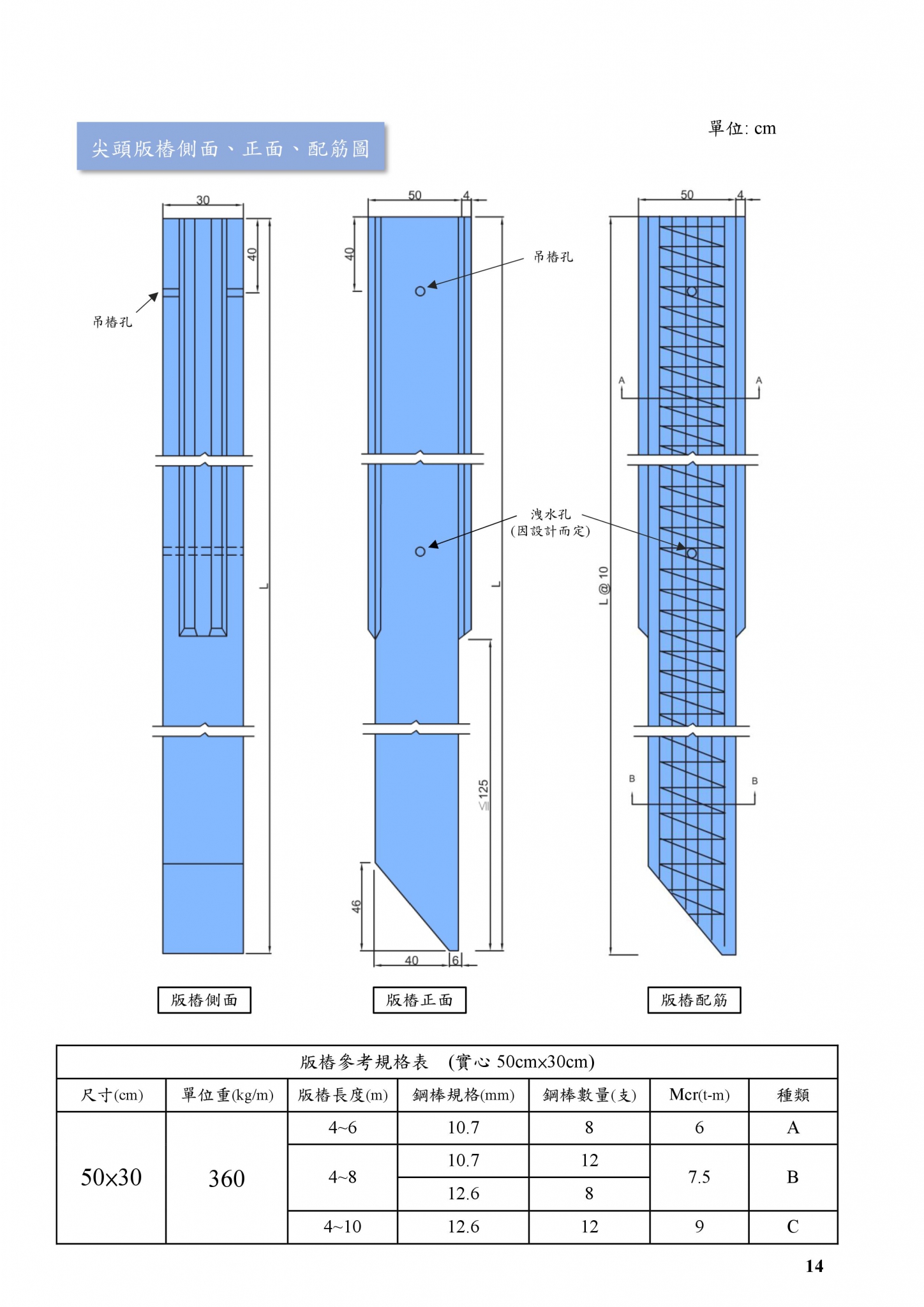

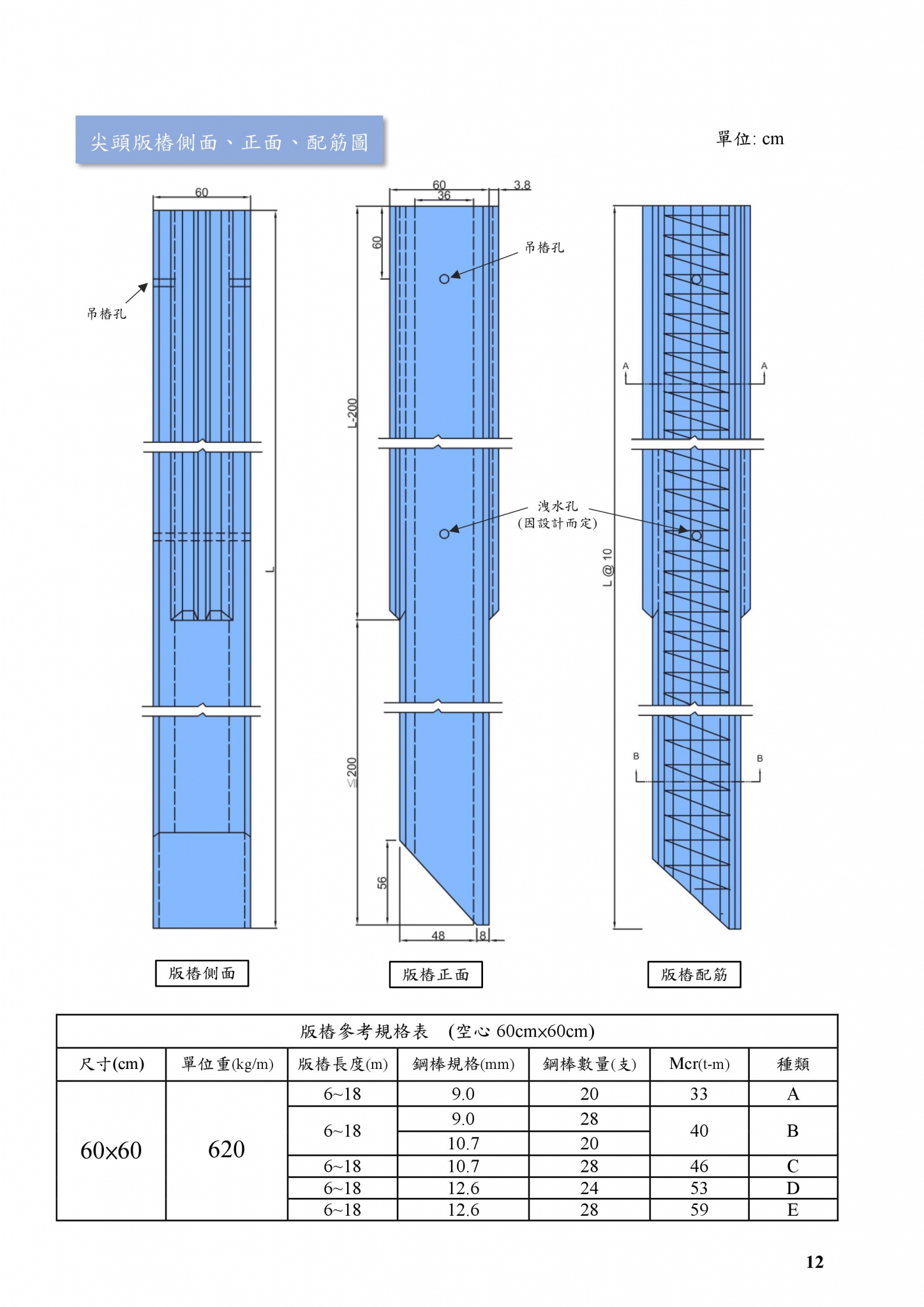

 50CMX50CM預力混凝土版樁構造圖
A-A剖面
B-B剖面

鋼線直徑 m/m111199777
鋼線條數 pcs28202820282016
裂紋時彎矩 T-M35282522201815
建議擋土高度M6以下5以下4.5以下4以下3.5以下3以下2.5以下
樁  長M1816161412108



、預力版樁混凝土容許壓力度
項  目記號單位PHCPC公
常時地震時常時地震時
混凝土圓柱試體抗壓強度σckkg/cm2≧800≧500
混凝土容許拉應力σ'ck4536σ'ck=1.59√σck
混凝土彎曲時容許拉應力σbu6060
設計用軸向容許壓縮應力σca224336140210註1
設計用彎曲時容許壓縮應力σca264396165248註2
受設計載重時容許拉應力40 < σce < 60σta-10-20-10-20σce為有效預力
60 < σce < 80σta-20-40-20-40
壓縮破壞時變形量εcu 2.5X10-32.5X10-3
張力破壞時變形量εtu 1.8X10-41.8X10-4
彈性係數Eckg/cm25X1054X105註3
彈性係數比n 45
潛變係數φ 2.02.0
乾縮係數εs 20X10-520X10-5
註1 承受載重設計時軸向容許壓縮力
      常 時:σca=0.33σckx0.85
   地震時:σca=1.5x(0.33σckx0.85)

註2 承受載重設計時彎曲容許壓應力
      常 時:σca=0.33σck
   地震時:σca=1.5x(0.33σck)

註3 混凝土彈性係數

混凝土強度250300400500600800
Ec2.75×1053×1053.5×1054.0×1054.5×1055.0×105

PC WIRE規範 CNS3332或 PC BAR規範 CNS9272
直徑 σpu極限抗拉強度σpy降伏抗拉強度伸長率單線面積
7m/m15500kg/cm2以上13500kg/cm2以上4.5%以上0.385cm2
9m/m14500kg/cm2以上12500kg/cm2以上4.5%以上0.636cm2
11m/m14500kg/cm2以上13000kg/cm2以上4.5%以上0.900cm2
13m/m14500kg/cm2以上13000kg/cm2以上4.5%以上1.250cm2
PC鋼線彈性係數 Es=2×106kg/cm2
PC鋼線鬆弛應力縮減率 K=0.05
鋼線起始拉應力 σpi為 0.8σpyσpi ≦0.7σpu
地震時:σca=1.5x(0.33σckx0.85
